怎样减轻颚式破碎机机架的重量

作者:红星机器 时间:2014-07-14

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流。(24小时免费服务!)

全国销售热线: 0371-6777 2727

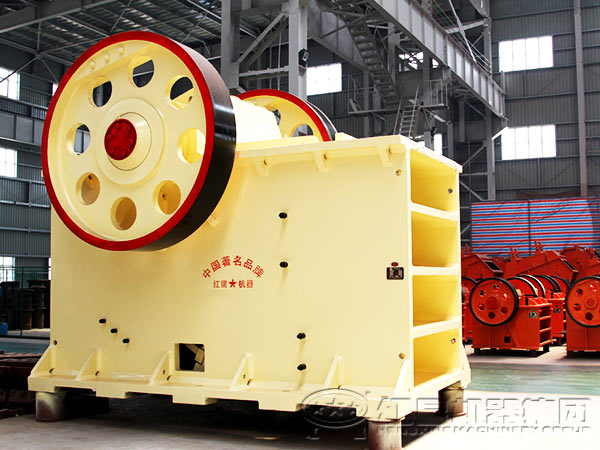

机架是颚式破碎机的主要部件,若能减轻机架的重量,就能有效的减轻整机的重量。下面我们来看一下怎样减轻颚式破碎机机架的重量

采用焊接机架

机架一般分为铸造机架和焊接机架两类,铸造机架占整体机重的50%,焊接机架占整体机重的30%,因此我们应尽量采用焊接机架以减轻重量。另外,铸钢是一种高能耗的工艺过程,从节约能源的角度也应大力发展焊接机架。国外颚式破碎机都是焊接机架,甚至动颚也采用焊接结构。

合理的结构设计

1、机架结构设计的不合理是机架较重的主要原因,因此机架的结构设计应以受力为依据,在满足强度、刚度的条件下,力求减轻重量。一般情况下,机架前壁载荷主要是由横向筋板所承受,不需要加纵向筋板,而侧壁加强筋数量多且布置不合理,导致机架较重,因此应根据受力情况合理布置侧壁加强筋。

2、将原楔块螺杆机构改为肘板座后插入垫片法以调整排料口,不仅使排料粒度稳定,提高了可靠性,还使整个机构的重量大大减轻。同时由于调整机构的长度方向尺寸较小,也使机架的长度有所减短。

3、通过降低机架上动颚悬挂点高度,在保证破碎腔深度略有增加的前提下降低给料口平面的高度,可使机架重量有较大的减轻。
