螺旋分级机是选矿的设备之一,简称为分级机。主要是借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。目前主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机。用户在购买时一方面不知道购买哪种类型…
发布时间:2015-08-20 09:11:58加工物料:铁矿石
生产能力:240t/h
主要设备:颚式破碎机、圆锥破碎机、圆振动筛、球磨机、螺旋分级机、磁选机等。
电话:0371-67772727
40年匠心铸造 国家环保标准
拒绝偷工减料 坚持一丝不苟
螺旋直径:300-3000mm 水槽长度:≤3000-14300mm
机重:0.7-84.8t
适用物料:矿沙、细泥、矿砂等
应用范围:选矿厂中分流矿沙,或选矿厂中分级矿砂和细泥,及金属选矿中对矿浆进行分级,及洗矿作业中的脱泥、脱水等作业
螺旋分级机简称分级机,是选矿中一个重要的选矿设备之一,主要有高堰式单螺旋分级机、双螺旋分级机、沉没式单螺旋分级机、双螺旋分级机四类。适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。

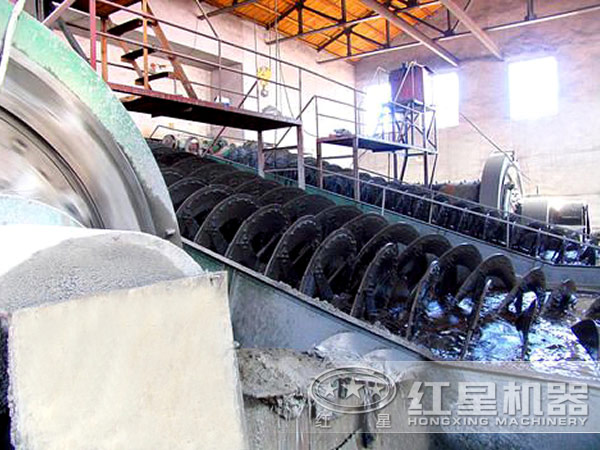

螺旋分级机是选矿中重要的分级设备

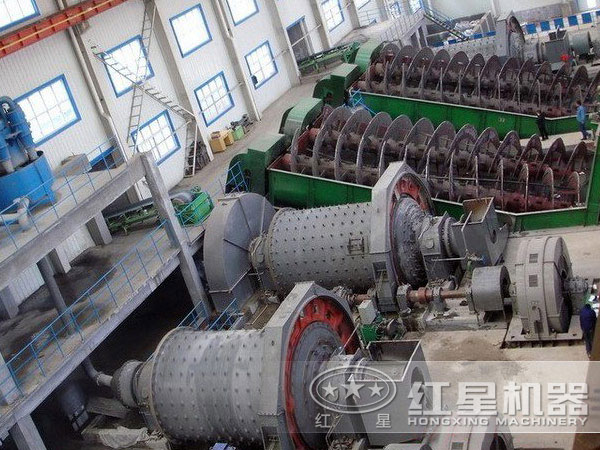

螺旋分级机与球磨机形成闭路循环
螺旋分级机与球磨机
螺旋分级机结构:分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。
螺旋分级机分类:单螺旋分级机和双螺旋分级机。
螺旋分级机根据溢流端的螺旋叶片浸入溢流面深浅程度不同,可制成下列二种:
1、高堰式:溢流端螺旋叶片的顶部高于溢流面,且溢流端螺旋中心低于溢流面。主要用于溢流粒度为0.83-015mm的矿石分级;
2、沉没式:溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度为0.15-0.07mm的矿石分级。
分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。
1、螺旋体转动后,方可开始给入矿浆,逐渐地啬给矿量。
2、螺旋体处在工作状态时,如遇特殊故障如卡住、过载须立即停车时,立即将螺旋体提升出矿浆面,绝不准许螺旋体压在矿浆内,速将矿阀打开,避免淤塞。
3、再次启动时,须将螺旋体下降到一定位置,才能转动螺旋体。
4、本机在使用中如需要停车时,应先停止供料,待物程分级完,内无物料之后,才能停止运转。
提示:熟悉螺旋分级机的结构和工作原理清楚后,方可操纵。

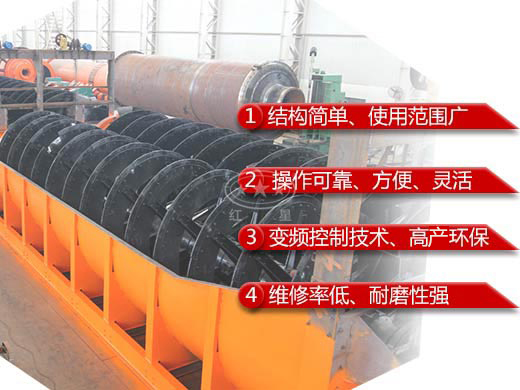

1、结构简单、使用范围广。广泛使用于选矿厂中,来分级矿砂和细泥及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业,螺旋分级机具有结构简单、工作可靠、操作方便等优势。
2、操作可靠、方便、灵活。螺旋轴的入水头、轴头采用生铁套,操作可靠;石粉质量易于控制,0.00--0.75mm石粉含量在2%-15%之间可调。
3、变频控制技术、高效环保。螺旋分级机采用变频控制技术,操作更便捷。在处理物料的时候,可以过滤掉中大的杂料。负压生产,无粉尘污染,高效环保。
4、维修率低、耐磨性强。采用瓦片内衬,维修率低;底座采用槽钢,机体采用钢板焊接而成,质量好耐磨性高。

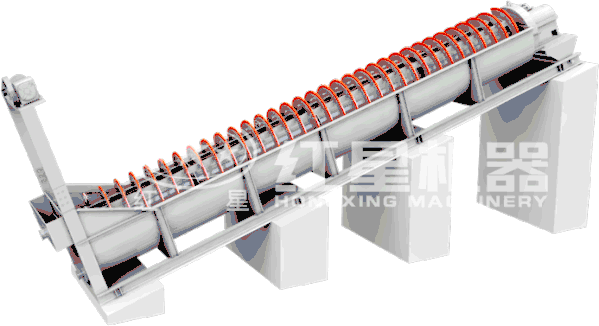

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。
型号 | 螺旋直径(mm) | 水槽长度(mm) | 螺旋转速(r/min) | 处理量(t/d) | 电动机功率(kw ≤) | 外形尺寸(mm≤) | 总重(t) | ||||
按返砂 | 按溢流 | 传动用 | 升降用 | 长 | 宽 | 高 | ≤ | ||||
FG-3 | 300 | 3000 | 12-30 | 80-150 | 20 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
FG-5 | 500 | 4500 | 8-12.5 | 135-210 | 32 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
FG-7 | 750 | 5500 | 6-10 | 340-570 | 65 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
FG-10 | 1000 | 6500 | 5-8 | 675-1080 | 110 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
FC-10 | 8400 | 675-1080 | 85 | 7.5 | ---- | 9600 | 1240 | 2680 | 6.2 | ||
FG-12 | 1200 | 6500 | 4-6 | 1170-1870 | 155 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
FC-12 | 8400 | 1170-1870 | 120 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
2FG-12 | 6500 | 2340-3740 | 310 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
2FC-12 | 8400 | 2340-3740 | 240 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
FG-15 | 1500 | 8300 | 4-6 | 1830-2740 | 235 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
FC-15 | 10500 | 1830-2740 | 185 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
2FG-15 | 8300 | 2280-5480 | 470 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
2FC-15 | 10500 | 2280-5480 | 370 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
FG-20 | 2000 | 8400 | 3.6-5.5 | 3290-5940 | 400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
FC-20 | 12900 | 3210-5940 | 320 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
2FG-20 | 8400 | 7780-11880 | 800 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
2FC-20 | 12900 | 7780-11880 | 640 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
FG-24 | 2400 | 9130 | 3.67 | 6800 | 580 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 |
红星螺旋分级机厂家地址:中国-郑州-国家高新技术产业开发区檀香路。
