摆式、立式、悬辊式磨粉机等矿石研磨机设备的不同之处

常见的矿石研磨机设备有摆式磨粉机、立式磨粉机、辊式磨粉机等，它们都属于高效磨粉机。这几种磨粉机虽然都是起着磨粉效果，但是结果和功效确实千差万别。下面就来介绍下他们的不同。

三种高效的磨粉机

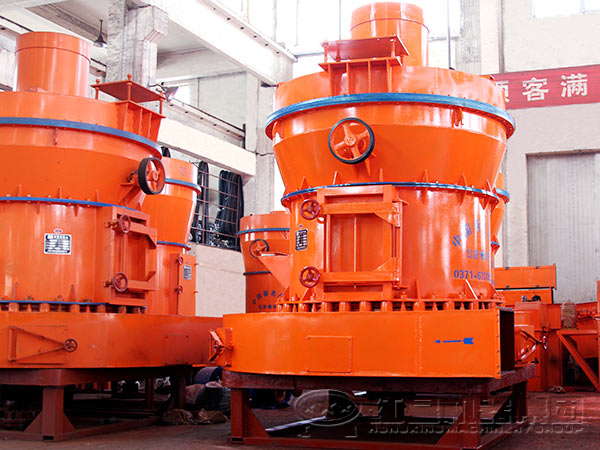

摆式磨粉机又称雷蒙机Raymond。主要应用在冶金、化工、建材等行业用于矿石硬度在莫氏硬度为7级以下、含水质量分数在6%以下的非易燃易爆的物料的研磨。摆式磨粉机发展至今已由原来单一的悬摆结构发展成为今天的立式纵摆结构。

悬辊式磨粉机:悬辊式磨粉机示意图如下

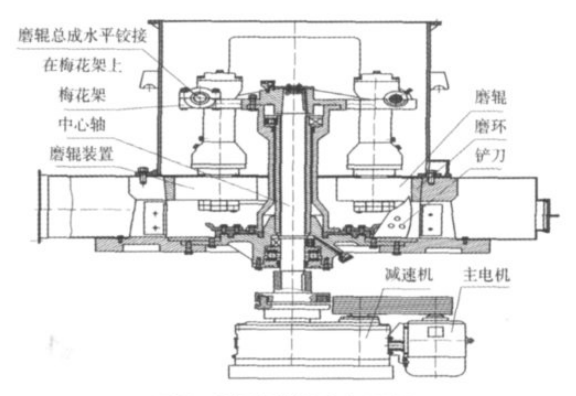

悬辊式磨粉机主机示意图1

当主电机动力经齿轮减速机减速后驱动中心轴及固定在中心轴上的梅花架旋转铰接悬挂在梅花架上的磨辊总成绕中心轴旋转同时磨辊绕磨辊轴自转在离心力的作用下磨辊向外摆动压紧磨环使铲刀铲起的物料在其间达到粉碎和研磨作用粉碎后的粉末被鼓风机的气流吹到主机上方的分离器进行分离粒度过粗者仍落入主机腔内重磨粒度合乎要求的随风流进入旋风收集器收集后经出粉管排出即为成品。

立式磨粉机：

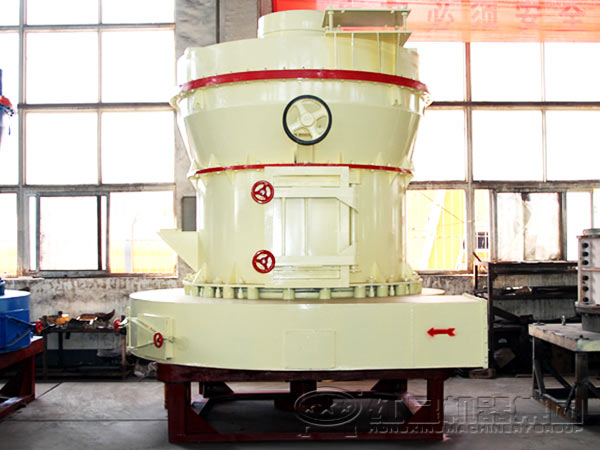

立式磨粉机示意图2

当主电机动力经齿轮减速机减速后驱动中心轴及固定在中心轴上的梅花架旋转时，磨辊在离心力的作用下绕中心轴旋转同时也绕纵担轴平行摆动，使得磨辊向外平行压紧磨环，从而保证磨辊和磨环以最大面接触，同时磨辊绕磨辊轴自转，使铲刀铲起的物料在其间达到粉碎和研磨作用粉碎后的粉末被鼓风机的气流吹到主机上方的分离器进行分离粒度过粗者仍落入主机腔内重磨，粒度合乎要求的随风流进入旋风收集器收集后经出粉管排出即为成品。

立式磨粉机比悬辊式磨粉机研磨力大，研磨面积恒定，因而产量较高。从用户使用情况来看，立式磨粉机较悬辊式磨粉机产量可以高出30%左右。但是该结构存在密封可靠性问题。即立式磨粉机因磨辊绕中心轴旋转的同时也绕纵担轴转动，但转动的角度在0-10°范围摆动，摆动的频率非常高，使磨辊装置或梅花架总成中的纵担轴上的轴承密封可靠性存在很大难度，密封很容易失效，轴承进粉维修频繁从而制约了该设备的推广。

以上就是摆式磨粉机、立式磨粉机、悬辊磨粉机的不同之处，想了解更多资讯，请关注矿山设备网站https://www.371hxjq.cn/
