复合圆锥破碎机

复合圆锥破碎机产品介绍

复合圆锥破碎机是通过对传统圆锥破碎机设计不足进行改进，再引进德国新技术而开发的具有先进水平的高能圆锥破碎机，它是一款集中了迄今为止已知各类型圆锥破碎机主要优点的高能破碎机械。

复合圆锥破碎机适合中碎和细碎各种矿石岩石

复合圆锥破碎机具有破碎比大、节能高效，产品粒度均匀等优点，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等行业中，适合中碎、细碎各种矿石，岩石。

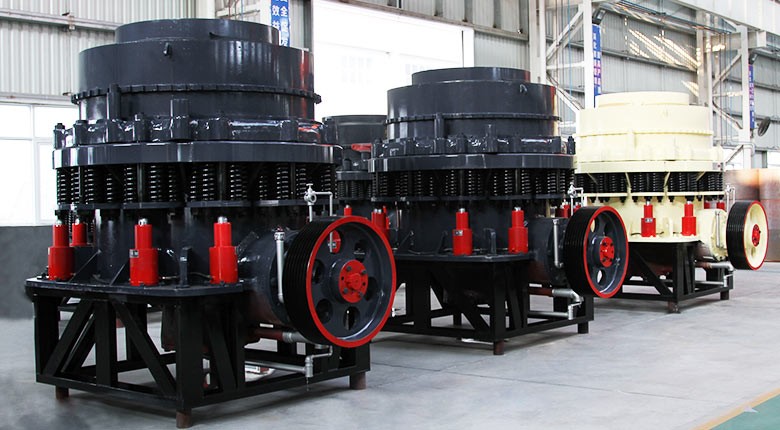

复合圆锥破碎机图片

河南平顶山圆锥破加工设备

安徽六安圆锥破碎设备

湖南娄底破碎生产线上的圆锥破碎机

专业定制     在线咨询

复合圆锥破碎机配件介绍

复合圆锥破碎机配件介绍

1.轧臼壁：在作业过程中，复合圆锥破碎机轧臼壁有承受极强的、高频次的、反复交变应力的作用。轧臼壁是和破碎壁是在圆锥破中一起运转工作对物料进行破碎的主要部件，因为是固定不动的，所以又叫做定锥。复合型圆锥破碎机在运作的时候，破碎壁就会做轨迹运动，和轧臼壁的距离时而靠近时而远离，达到挤压破碎物料的目的，部分物料会从开边排料口排出。

2.破碎壁：又名叫动锥，是用圆锥头固定在圆锥身躯上。复合型圆锥破碎机的破碎壁采用新型复合材料锻造而成，具有超强耐磨、性价比高等特点。

3.铜套：主要作用是起滑动轴承，其有一锥铜套，内装大齿轮组件，一般磨损不多，总间隙小于5毫米可用。大齿轮组件中间有一锥铜套，内插动锥主轴，上间隙较小约在3毫米左右，下间隙较大约在8毫米左右，可在装配时用粗保险丝测量，碗型铜瓦磨损和动锥球面磨损量将影响其间隙，复合圆锥破碎机动锥的运动轨迹由其决定。

4.齿轮：是能互相啮合的有齿的机械零件，在复合型圆锥破碎机中起传动作用。若设备长时间超负荷运转，被破碎物料产生的冲击力较大，就会造成轮齿严重过磨损甚至断裂，或者设备长期超负荷运转，将会导致齿根局部产生疲劳裂纹等。所以在日常保养中，要定期的检查和保养齿轮。

复合圆锥破碎机性能特点

复合圆锥破碎机性能特点

1、生产效率高。复合型圆锥破碎机破碎锥具有较高的摆动次数和较大的摆动行程，因而在破碎腔内的矿石是受大行程的快速冲击，在破碎腔的下部设有一定长度的平行碎矿区，能保证矿石在平行区内至少被破碎一次。因此，复合圆锥破碎机具有生产效率高、功耗少、产品粒度均匀等优势。

2、可靠的保险系统。在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，复合圆锥破碎机排矿石增大，异物从复合型圆锥破碎机破碎腔排出，如异物卡在排矿口使用清腔系统，使排矿继续增大，使异物排出复合圆锥破碎机破碎腔。设备在弹簧的作用下，排矿口自动复位，恢复正常工作。

3、先进的润滑系统。复合型圆锥破碎机采用特殊的稀油润滑系统设计，大大提高了设备使用寿命。提高了阻挡粉尘的可靠性，使灰尘杂质无法进人机体内，从而保证了润滑油清洁，消除了老式弹簧圆锥破碎机油水混合等常见故障。

4、成品粒形优异。复合圆锥破碎机设备采用粒间层压原理设计的特殊破碎腔，及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，提高了产品细料比例和立方体含量，成品粒形优异。

复合圆锥破碎机工作原理

复合圆锥破碎机工作时，电动机通过水平轴和一对伞形齿轮带动偏轴套旋转，破碎圆锥轴心线在偏心轴套的迫动下作旋转运动，使得破碎壁（动锥）表面时而靠近时而离开轧臼壁（定锥）的表面，从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。

复合圆锥破碎机破碎腔展示

复合型圆锥破碎机的水平轴由电机通过三角皮带和皮带轮来驱动，水平轴通过大、小齿轮带动偏心套旋转，圆锥轴在偏心套的作用下产生偏心距做旋摆运动，使得破碎壁表面时而靠近定锥表面，时而远离定锥表面，从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。在工作过程中，不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除破碎腔。在弹簧的作用下，排矿口自动复位，机器恢复正常工作。

复合圆锥破碎机技术参数
