单缸圆锥破碎机
  • 40年匠心铸造 国家环保标准

  • 拒绝偷工减料 坚持一丝不苟

HONGXINGJIQI

单缸圆锥破碎机

生产能力:5-100t/h 进料粒度:≤50-≤100mm

出料粒度:≤0-≤5mm

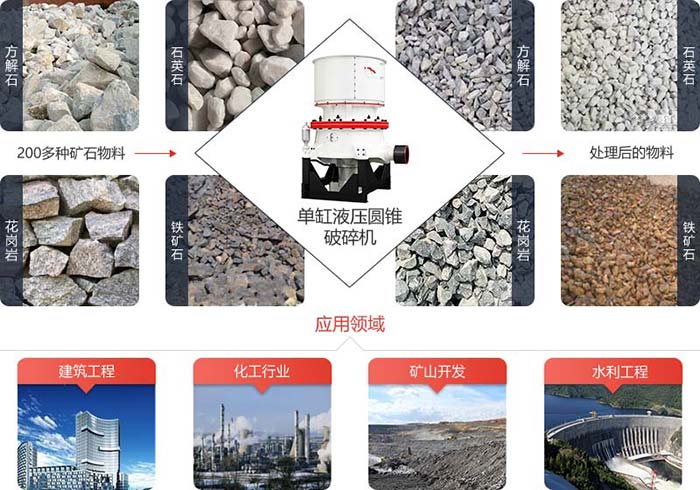

适用物料:适于破碎高硬度和高磨蚀性的矿石及岩石,尤其在金属矿和建筑砂石料的破碎方面应用较为广泛

应用范围:适用于破碎冶金、建筑、水电、交通、化工、建材工业、筑路、化学及硅酸盐等行业

24小时服务热线:0371-6777 2727

客服

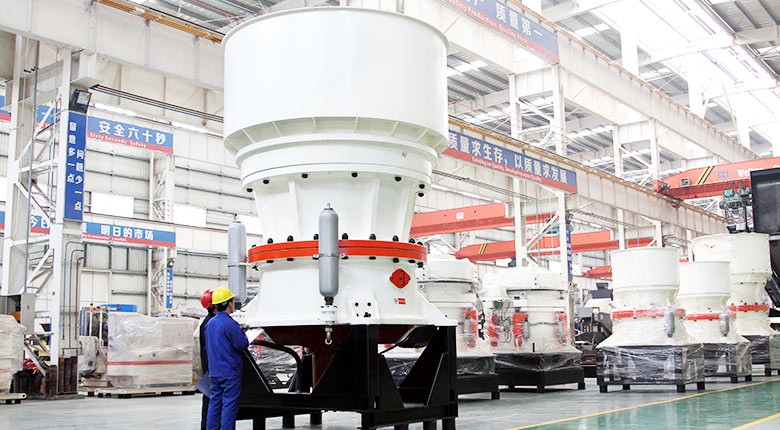

单缸圆锥破碎机产品介绍

 单缸液压圆锥破分四种腔型,可对矿石物料进行中碎、中细碎、细碎、超细碎等作业

单缸液压圆锥破分四种腔型,可对矿石物料进行中碎、中细碎、细碎、超细碎等作业

单缸圆锥破碎机是新推出的一款液压型圆锥破碎机,简称单缸圆锥破碎机,单缸圆锥破碎机是在HP系列液压圆锥破碎机的基础上融合美国技术对料层破碎原理和静压理论的又一次重要突破。单缸液压圆锥破碎机的破碎腔根据破碎粒度要求可分别为中碎、中细碎、细碎、特细碎四个腔型,适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。

图片实拍

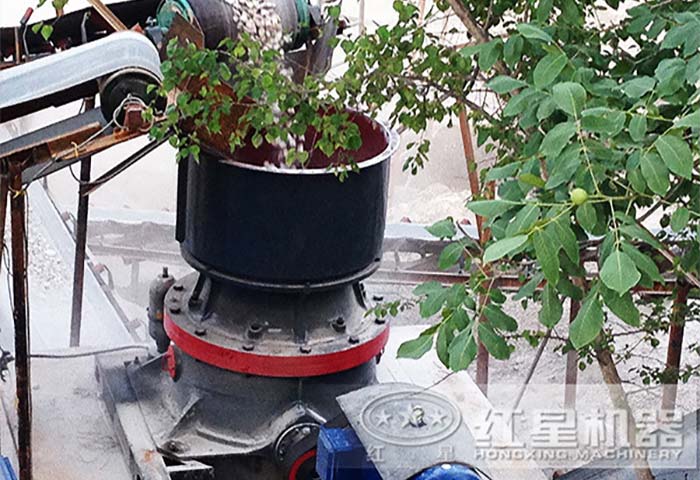

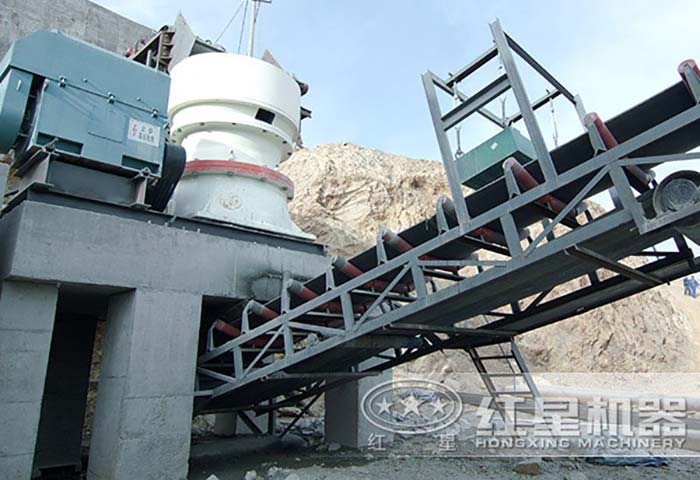

山东潍坊单缸液压破碎现场

山东潍坊单缸液压破碎现场

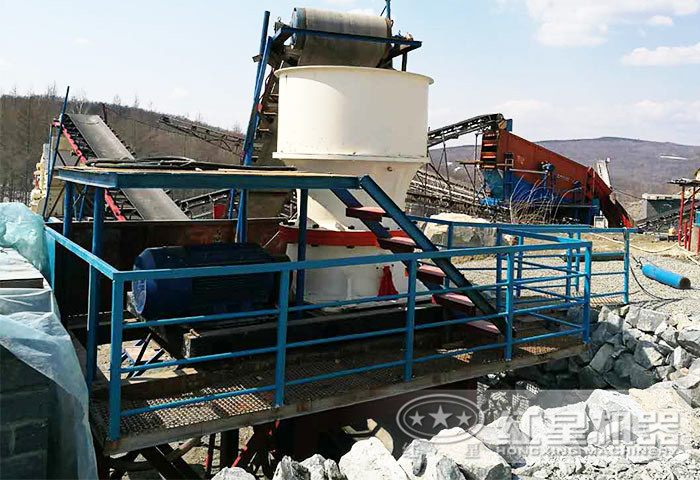

湖北黄冈单缸圆锥破碎生产线

湖北黄冈单缸圆锥破碎生产线

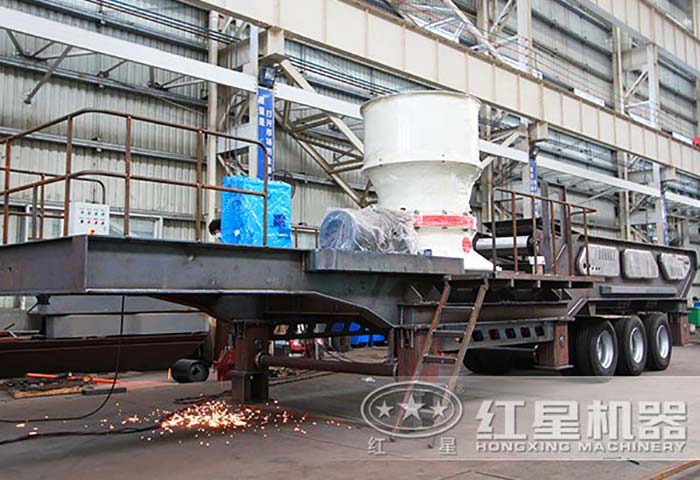

如果固定的单缸圆锥破不能满足您,那么还有移动的单缸圆锥破可以考虑

如果固定的单缸圆锥破不能满足您,那么还有移动的单缸圆锥破可以考虑

贵州毕节破碎生产线设备——单缸液压圆锥破碎机机

贵州毕节破碎生产线设备——单缸液压圆锥破碎机

单缸液压圆锥破碎机结构简析

单缸液压圆锥破碎机上机架即固定在外锥上又在内表面固定有锰钢衬板,下机架连同轴套水平传动轴套铸为一体,上、下机架由螺栓固定在一起,偏心轴套下方用螺栓固定有液压油缸。竖轴上固定有可动内锥,并在其外表面装有锰钢板,竖轴下部插入偏心轴套的偏心孔中,并支撑在液压缸的活塞上。

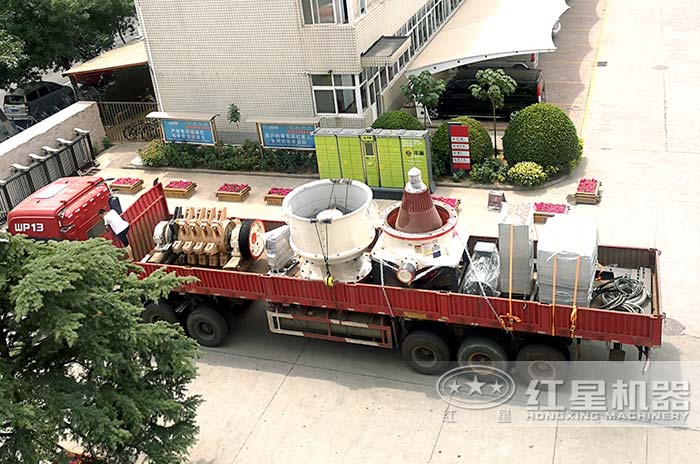

单缸圆锥破碎机发货

单缸圆锥破碎机发货,内部结构如图所示

单缸液压圆锥破碎机调整和保险都是由支承在动锥的主轴底部的一个液压缸和油压系统来实现的。通过增加或减少液压缸中的高压油量就可使主轴和破碎锥上升或下降,从而达到排料口的调整。当碎矿腔中有难碎异物进入时,可动内锥所承受的压力增大,此压力通过竖轴传递给下面液压油缸的活塞,将油压回油箱,此时排矿口增大,难碎异物排出后油箱中的油流回液压缸,通过液压缸的活塞将竖轴连同可动内锥顶起恢复原位,单缸圆锥破碎机即恢复正常工作。

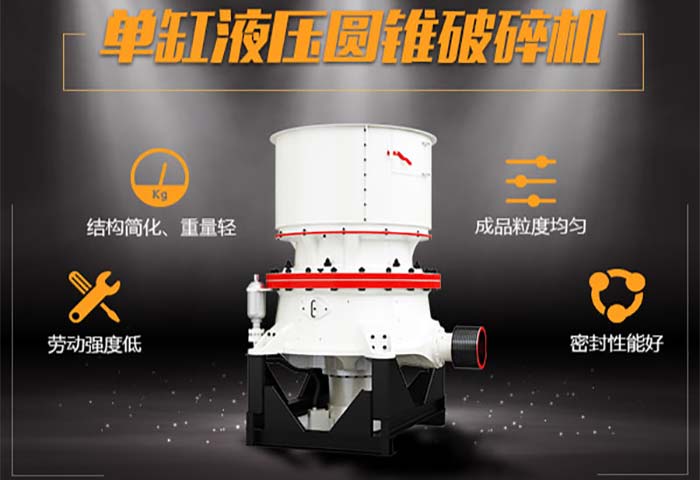

单缸液压圆锥破碎机性能特点

1、结构简化、重量轻。由于单缸液压圆锥破碎机使用了液压保护和液压调整,省略传统圆锥破碎机的球面轴承、支撑环等复杂零部件,简化了设备结构,重量更轻。

2、劳动强度低。通过操作液压控制阀就可完成调整排矿口的工作,如遇到破碎腔堵塞现象时,操纵液压操作阀控制动锥上升下降复数次即可排除堵矿现象,降低操作工人的技术难度和劳动强度。

3、成品粒度均匀。单缸液压圆锥破碎的动锥主轴的简支梁结构,使动锥主轴偏心角减小为弹簧机的1/2,使得破碎锥相对较陡,破碎腔更长,提高了破碎矿石的均匀性。

4、密封、润滑性能好。采用了比传统圆锥破碎机水密封性更可好的密封筒防尘结构,解决了传统水密封的排水问题、油水混合的缘故,造成润滑不良的故障发生的问题。

单缸液压圆锥破碎机结构精简、密封性能好,非常环保节能

单缸液压圆锥破碎机结构精简、密封性能好,非常环保节能

单缸液压圆锥破碎机工作原理

单缸圆锥破碎机工作时,电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。

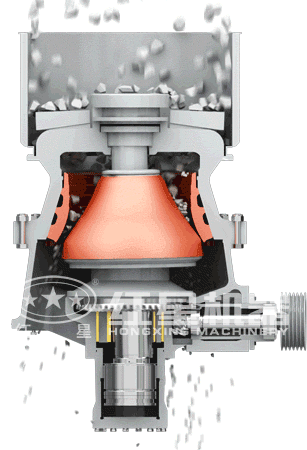

单缸液压圆锥破碎机破碎腔是这样将物料破碎的

单缸液压圆锥破碎机破碎腔是这样将物料破碎的

单缸圆锥破碎机技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
