颚式破碎机部件的受力分析

发布时间：2014-08-29 08:40:46 作者：红星机器

更新时间： 2020-08-14 15:42:19

想了解物料、产量、选型及本月优惠报价信息，欢迎您拨打我们的服务电话或者在线咨询获取！

颚式破碎机是破碎行业的常用设备，由于其恶劣的工作性质，设备内个部件的磨损是不可避免的。但是可以通过改善部件受力状况，减少颚式破碎机的磨损，下面我们来看一下颚式破碎机部件的受力分析。

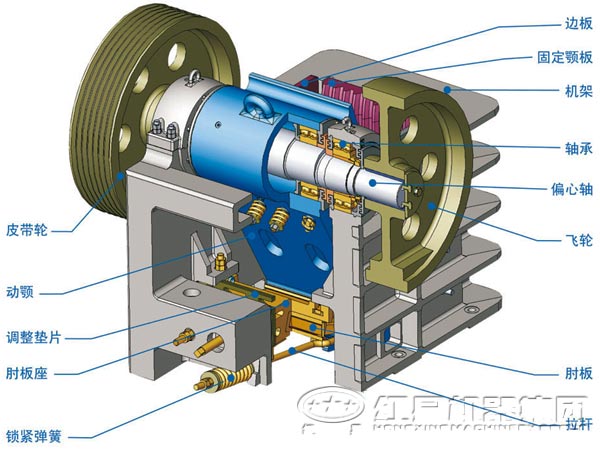

1、机架的受力分析。颚式破碎机机架受力主要来自于物料对定颚板的压力以及偏心轴对机架的作用力。物料对定颚板的压力越大，机架受力就越大，而偏心轴对机架的作用力作用在轴承座处。而在实际工作过程中，破碎力主要作用在前墙和肘板座上,其它方向的力可忽略不计。

2、推力板的受力分析。颚式破碎机推力板材质大多为灰口铸铁，材质的耐磨性、抗弯强度和冲击韧性较低，当颚式破碎机破碎及工作时，后推力板受力不断的变化，特别是当有大块坚硬石料进入喂料口后，更会出现受力峰值，导致推力板磨损严重以及断裂等。

3、颚板的受力分析。颚式破碎机破碎物料时，物料在破碎腔里运动过程看似简单实际却很复杂，颚板的受力不但受到物料的给料状态影响，同时可能还受到偏心轴转速，排料口大小等因素的影响。由于颚式破碎机在工作过程中大部分石块都在破碎腔的中部，而其上、下部相对较少，因此颚板在水平方向中间受力大且中间部分最大，而两边受力小，而且两边受力具有对称性。

4、偏心轴的受力分析。偏心轴应力最大处位于靠近偏心轴连杆两轴承位的轴项边缘，在偏心轴的两端，应力水平比较低，且周向方向上应力值相当。颚式破碎机在正常工作下，偏心轴支承点的受力状况决定于机器的结构和破碎力的状况，其作用力和力矩均是变化的，而且破碎力最大值处就是偏心轴最大受力处。

5、轴承的受力分析。颚式破碎机的轴承在工作中不但要承受较大的轴向震动载荷，还要承受一定的径向震动载荷，因此常选用具有自动调心性能且承载能力较大的双列向心球面滚子轴承。
