圆锥破碎机规格型号选择方法（内有工作原理，外行看了秒懂）

发布时间：2018-12-24 18:12:01 作者：孙园园

更新时间： 2021-04-27 11:11:09

想了解物料、产量、选型及本月优惠报价信息，欢迎您拨打我们的服务电话或者在线咨询获取！

圆锥破碎机是矿山市场中常用于鹅卵石、河卵石、青石、石英石等坚硬石料处理的破碎设备。相信有心细的用户也发现了，市场上很多设备虽然都叫圆锥破碎机，但是长得有高有矮有胖有瘦，参差不齐，明显属于不同厂家或者不同系列，这种情况下选购什么样的圆锥破碎机就成了客户选购设备的拦路虎。接下来我们就为大家把拦路虎赶走，详细介绍一下圆锥破碎机的规格型号以及选择方法。

一、圆锥破碎机如何选择

圆锥破技术发展进展缓慢，第一次发生较大变动是提升旋转速度，彼时产品改进源自速度的提高和更好的粉碎腔设计。而圆锥破碎机稳定性上的较大进展则是液压技术的应用，保护粉碎机免受不可粉碎物品进入粉碎腔而带来的损失。液压缓解系统的进步，大大减少停机时间，提高了机器的使用寿命。

目前市场上应用液压技术的圆锥破碎机有单缸圆锥破、多缸液压圆锥破、全液压圆锥破三款，技术先进，磨耗低。那么这三款圆锥破应该如何选择呢？

液压圆锥破碎机车间

大部分时候我们可以从进料粒度、出料规格、生产产能、适应的工矿条件等方面入手挑选，三款圆锥破在入料、出料、生产能力方面有较大的区别，可以比较容易从中挑选出适合的机型。当然也不可避免会出现同时有两种或者三种圆锥破碎机都满足需求的情况，一般这时候我们的选择就更多了，可以对比一下从中挑选出更适合自己且性价比高的机型进行选购！

说来说去其实还是得了解不同圆锥破碎机的规格型号以及对应的进出料、生产能力等性能，下面我们再来一起了解一下不同系列的圆锥破碎机具体的参数信息。

二、各系列圆锥破碎机规格型号详细介绍

A、全液压圆锥破碎机规格型号

全液压圆锥破碎机设备介绍

全液压圆锥破碎机是集合了单缸圆锥破碎机和复合圆锥破碎机的双机优势，经优化设计而成的新型圆锥破碎机。由于采用了特定的破碎频率和偏心距，它破碎的产品中细粒级含量更高，小于闭口边排料口粒的含量可达8成以上，生产效率非常高，但综合能耗低。下面是全液压圆锥破碎机的型号以及应用能力介绍。

型号	腔型	破碎锥大端直径（mm）	排料口调整范围（mm）	推荐最小排料口时开边给料口尺寸（mm）	最大给料尺寸（mm）	处理能力（t/h）	主电动机功率（kw）	机器本体重量（t）
HXGYS 300	C1	910	13~38	175	150	81~180	6P 90	10
	C2		9~22	102	85	60~180
	F1		3~16	76	65	36~145
	F2		3~13	41	35	36~130
HXGYS 400	C1	1200	19~51	241	205	207~400	6P 200	20
	C2		16~38	210	178	162~350
	C3		13~31	137	115	126~310
	F1		8~25	105	89	109~230
	F2		6~16	89	76	82~230
	F3		3~16	64	54	40~230
HXGYS 500	C1	1600	25~64	269	228	280~650	6P 280	40
	C2		22~51	241	205	258~450
	C3		16~38	209	178	180~410
	F1		10~25	133	113	162~355
	F2		6~19	89	76	136~330
	F3		5~13	70	60	90~300

B、多缸液压圆锥破碎机规格型号

多缸液压圆锥破碎机设备介绍

多缸液压圆锥破碎机采用PLC+触摸屏全自动控制系统确保设备安全运行，另外排料口利用液压马达调整，润滑系统采用小体积液压润滑组合式油站，定轴式结构设计等，使用方便的同时也大大降低了设备的基础投资。最后，设备所有部件均能从上部及侧面拆装、设备方便维修。下面是多缸液压圆锥破碎机的型号以及应用能力介绍。

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22~38	160~250	160	10
	C2		125	100	18~38	145~250
	C3		95	75	14~38	120~250
	F1		76	60	12~25	108~210
	F2		54	45	10~25	81~210
	F3		23	20	8~25	72~210
HPM300	C1	1100	235	190	26~45	230~445	220	18
	C2		211	170	20~45	200~445
	C3		150	120	16~45	180~445
	F1		77	60	14~25	160~220
	F2		53	40	12~25	140~220
	F3		25	20	8~25	120~220
HPM400	C1	1400	299	240	30~51	270~630	315	25
	C2		198	160	20~51	243~630
	C3		111	90	14~51	210~630
	F1		92	75	12~25	162~370
	F2		52	40	10~25	126~370
	F3		51	40	8~25	104~370
HPM500	C1	1500	335	270	32~51	365~790	400	34
	C2		286	230	25~51	328~790
	C3		204	165	19~51	280~790
	F1		133	105	16~25	202~450
	F2		95	75	13~25	158~450
	F3		52	40	8~25	122~450
HPM800	C1	2000	353	280	32~51	616~1100	630	69
	C2		297	240	32~51	522~1100
	C3		219	175	16~51	380~1100
	F1		155	125	13~25	328~730
	F2		92	75	10~25	270~730
	F3		33	25	5~25	166~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

C、单缸圆锥破碎机规格型号

单缸圆锥破碎机工作现场

单缸圆锥破碎机分为中碎系列和细碎系列，它是集机械、液压、电气和智能控制等技术于一体的全新破碎结构，恒腔型设计，让单缸圆锥破碎机衬板使用寿命更长，轧臼壁不需填料，更换维修非常快捷方便。下面是单缸圆锥破碎机细碎系列的型号以及应用能力介绍。

SC-S中碎系列单缸液压圆锥破碎机参数：

型号	腔型	最大进料尺寸（mm）	最小排料口尺寸（mm）	装机功率（kw）	处理能力（t/h）
SC100S	C1	250	22	90	85-170
SC100S	C2	200	19	90	70-130
SC160S	C1	360	25	160	125-345
SC160S	C2	300	22	160	108-305
SC250S	C1	450	35	250	267-605
SC250S	C2	400	29	250	225-515
SC315S	C1	560	41	315	349-1050
SC315S	C2	500	38	315	318-892

SC细碎系列单缸液压圆锥破碎机技术参数：

型号	腔型	最大进料尺寸（mm）	最小排料口尺寸（mm）	装机功率（kw）	处理能力（t/h）
SC100	F1	150	10	90	45-135
	F2	90	10	90	43-118
	F3	50	6	90	36-71
SC160	F1	200	13	160	69-215
	F2	115	10	160	57-184
	F3	75	8	160	63-126
SC250	F1	215	16	250	116-396
	F2	140	13	250	97-328
	F3	70	8	250	95-252
SC315	F1	275	16	315	177-662
	F2	175	16	315	162-552
	F3	85	13	315	195-401
SC560	F1	300	22	560	448-1512
	F2	195	19	560	380-1373
	F3	90	13	560	357-912
SC750	F1	370	25	750	394-2181
	F2	300	19	750	342-2020
	F3	230	16	750	267-1814
	F4	120	13	750	248-1165
	F5	85	10	750	185-1170

此外，市场上还新出了一款移动式圆锥破碎机。移动式圆锥破碎机其上可搭载单缸圆锥破、多缸液压圆锥破、全液压圆锥破、复合型圆锥破等多种圆锥破机型，有履带行走和车头牵引行走两种机型，其中履带式移动圆锥破适合在山路崎岖、路况恶劣的环境下应用，车头牵引式移动圆破转弯半径小，可以在狭窄的场所进行破碎作业，比如城市的建筑工地、用于建筑垃圾再生处理等。

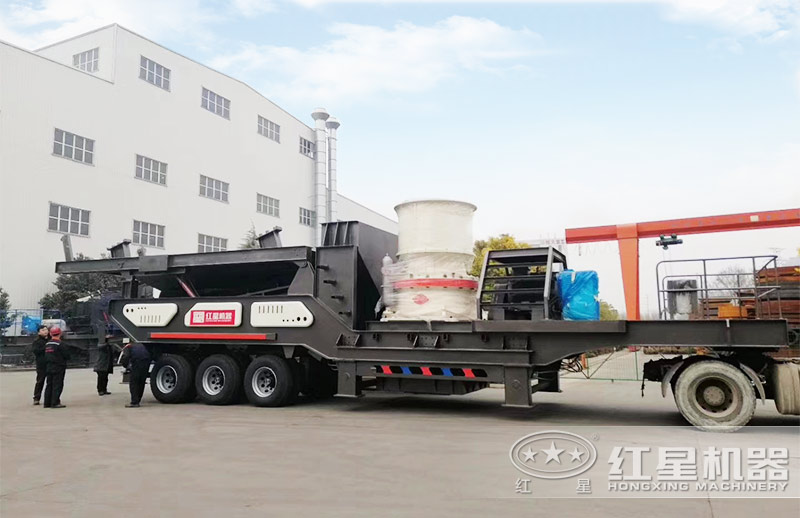

车载移动圆锥破碎机发货

号外：圆锥破碎机工作原理介绍

概括：圆锥破碎机工作利用层压破碎原理将进入腔内物料成功破碎。

圆锥破粉碎腔内的陡度较少，粉碎区之间的平行带更多。圆锥破碎机用一个反常旋转的，覆盖有耐磨层的轴挤压石料以将其粉碎，而粉碎机的封闭凹型斗，则覆盖有锰做的凹槽或者碗型衬里。当岩石进入圆锥破的顶部后，就会被固定在覆盖层和碗型衬里或者凹槽之间挤压。大块的矿石粉碎一次，然后下降到较低位置（因为它们现在变小了）再次粉碎，这个过程会一直持续直到碎片小到可以通过粉碎机底部的小口排出。

圆锥破破碎腔结构图

圆锥破破碎腔结构图
