圆锥破碎机的主要组成部分及特点详解

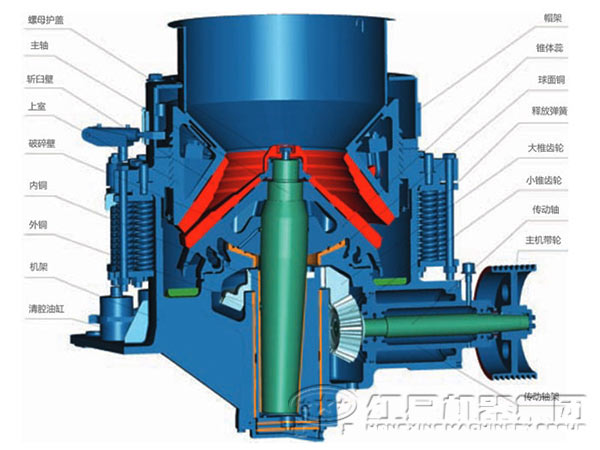

圆锥破碎机是性能很好的破碎机之一，适于破碎中等以上硬度的各种矿石和岩石，结构可靠。它的主要组成部分有机架、传动装置、偏心轴套、上破碎壁(固定锥)、下破碎壁(动锥)、调整部件、保险装置、密封装置、润滑系统等。该设备的良好性能就是在这几大部分的共同组合之下形成的，本文就来对圆锥破碎机的主要组成部分及其特点做详细的介绍。

1.机架

机架是设备的整个结构骨架，主机架由上机架和下机架组成，上架体是焊接件，其上口焊有耐磨铜板，下架体是整体铸钢件。两者通过液压缸连接，对破碎机其他各部件起到很好的支撑固定作用，破碎机设备之所以能够很好的紧密协调，离不开机架的支撑，机架下部有四个地脚螺栓，对机架起固定作用。

2. 传动装置

传动装置的组件主要被密集的安装在传动轴箱里。圆锥破碎机的传动轴轴承主要有滚动和滑动轴承两种。如果质量较好，结合良好的装配与润滑系统，相比之下滑动轴承的工作效率高、寿命长，且维修方便。传动轴箱一端通过皮带、皮带轮与电机相连，经过内部动力调整，从另一端的小锥齿轮将动力传递到偏心轴套上的大锥齿轮，带动设备运转。

3.偏心轴套

偏心轴套部分主要由使用铸钢材料锻造的偏心轴套、大锥齿轮和锥衬套三部分组成。内部安装有衬套，下部安装有大锥齿轮和止推轴承。此外，偏心轴套上还装有利用螺栓固定的配重组件，内部安装耐磨保护衬板。

4.动锥与定锥

动锥部分是由用热压装配在一起的驱体和主轴组成的。在其外表通常装有耐磨锰钢衬板，防止动锥严重磨损。动锥内部安装有衬套。定锥上部安装给料料斗，内部安装有高锰钢耐磨衬板，外部是与调整环配合的梯形螺纹。

5.调整部件

圆锥破碎机的调整环部分也可以看做是一个外表有锯齿形螺纹的定锥体。调整环通过其外表的齿形螺纹支与承环连接，这样在旋转调整环的时候可以改变定锥的高度，从而实现破碎机排矿口大小的调整。调整环外套有一个装有锁紧缸的锁紧帽。通过锁紧缸能够消除锯齿形螺纹连接的间隙，使两螺纹在上面接触。这样在圆锥破破碎物料在正常范围时，由于调整环和支承环的接触面在冲击力方向上紧密接触没有间隙，因此不会产生冲击作用。

6.保险装置

圆锥破碎机的弹簧保险系统是过载保护装置，在沿支承环圆周方向上安装有起缓冲作用的弹簧组，配合机架上部锥面，把支承环压在机架上。这样，即使有异物铁块通过破碎机也不会危害到机器。使用该弹簧保险装置，大大减小了停机时间。

7.密封装置

圆锥破碎机的内部结构密封性能好，可采用干油或水两种密封形式，使石粉与润滑隔离，保证可靠工作，可有效的保护设备免受粉尘及其他小颗粒的侵害。
